CWトランシバー自作への道④

長いお正月休みの最終日、奥さんと一緒に荒川土手に散歩に行ってきました。

ケースに仮組みの7MHz受信機とデジタルVFO（KEM-RX7 & KEM-DDS-VFO-MC50）も持ち出し、10m釣竿にリード線をくくりつけたアンテナもどき（チュナー無し）に接続。
社宅ではちっとも聞こえなかったのにここだとCWもSSBもゴチャゴチャ沢山聞こえる！8エリア（北海道）も6エリア（九州）もガンガン入ってくる。IC-706MK2Gと聞き比べてもそんなに遜色ない。
これでデジタルVFOがうまく発信していることを確認できて一安心。周波数が直読できるのは素晴しいですね。液晶見ながらエンコーダーをグリグリしていると、なんかこう最新のRIGを使っている感じですよね。

でも課題点はいくつもあった。
・電解コンデンサーを追加しているが「ブーン」とハムが入る。
・ロータリーエンコーダーの動作が不安定（周波数が勝手に動く、左右に回しても増加する、スキップする）
・RIT機能が使いにくい
・強い局が現れると突き抜けが起こる。CWフィルターもやっぱり欲しいなあ～
・忘れていたがSメータを作らねば

しかし受信機とデジタルVFOで１万円しないのでこれは仕方ないことだ。今後、送信機を組み立てるときに１つづつ解決を探っていこう。
送信機はどんなの作ろうかなあ～。それを考えるのも楽しみ・・・

会社の関係で社外試験を受けなければならないので、明日から受験勉強を本格的に開始します。従って無線はしばらくお預けにします。

ジャージー島

自作機の調子を見るついでに、夕方に荒川の土手に１時間だけ行ってきました。

10MHzCWでGJ（ジャージー島）というのが“UP JA”って聞こえていたので試しに呼んでみるが無理。っていうかJAの猛パイルで、10MHzのどこにこんなに人が居るの？って位に呼ばれていました。


調べてみるとあの茶色で有名なジャージー牛というのはこの島の種だったんですね。今までアメリカ産だと思っていた。
ちなみにこの島はフランスの沿岸だけどイギリス（領のような）なんだそうな。

一方、自作機の方はタッパのケースに仮固定するとかなりの完成度を増してきました。
秋月電子の１個200円激安ロータリーエンコーダーは、最初配線が長かったのか作動が不安定で周波数が勝手に動いたり、エンコーダーをグリグリするとスキップしたりしてましたが、配線を短くすることで少し大人しく作動するようです。
イヤホンは引き続きSONYのステレオイヤホンを使用しています。100円ショップで買ったモノラルイヤホンでは音量が不足して聞くに堪えないので、100円ですが買って損してしまいました。

CWトランシバー自作への道のり③

「アマチュア無線通信での楽しさの一つに、自分で作った送信機で電波を出すということが挙げられます。私自身、自分で作った送信機を使って始めて交信できたときは、一生忘れられないとても大きな感動を得たことを思い出します。」　高田 継男 大先生

秋葉原にパーツ買いに行ったついでに、ロケットで購入してきました。

再現性の高いQRPは自作の楽しみがあります。でもQRPではなかなか相手に電波が届かずイライラが募る。
コンデションに関わらず毎日電波を出すことができるならいざしらず、土日しかヒマが無い我々サラリーマンは休みの日までも無線でイライラしていられない。
どっちを取るべきか。

　　QRP　⇔　実用性＆欲望　

両者の言い分を取ることができるのは、空中線出力でいうなら最低でも“1～2W”という辺りだと思うんですよ。
6V時で0.5Wしか出ないKEM-TX7をこのまま作り続けるのか、ここで計画変更して送信ユニットだけは別ものを搭載するのか。
これからの方針をゆっくり考えよう・・・

CWトランシバー自作への道のり②

年越しは奥さんの実家のある武蔵野でノンビリ過ごしました。
２日に帰ってきたので、３日のお昼はニューイヤーパーティーに荒川土手から10MHzCWで参戦。聞こえる局が僅かしかなく、20局を大幅に下回る5～6局交信して早々に引き上げ。

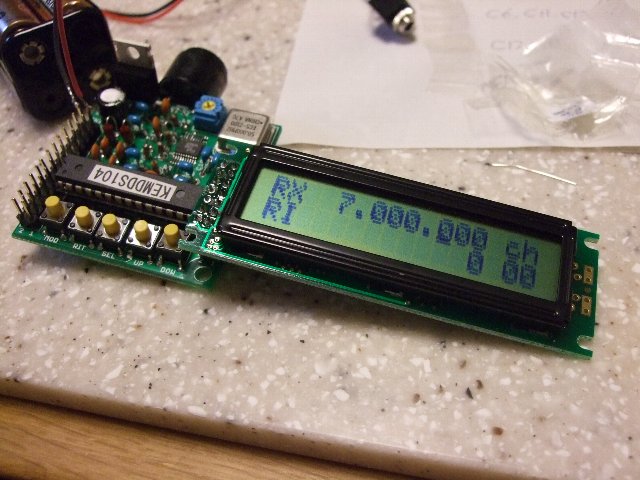

ではDDS-VFOの作成ということで、最初に部品のチェックを。
外部入出力用ピンヘッダー（26Pin）があった方は絶対良いと思い、ロータリエンコンダーと一緒に秋葉原の秋月電子で事前に購入しておきました。

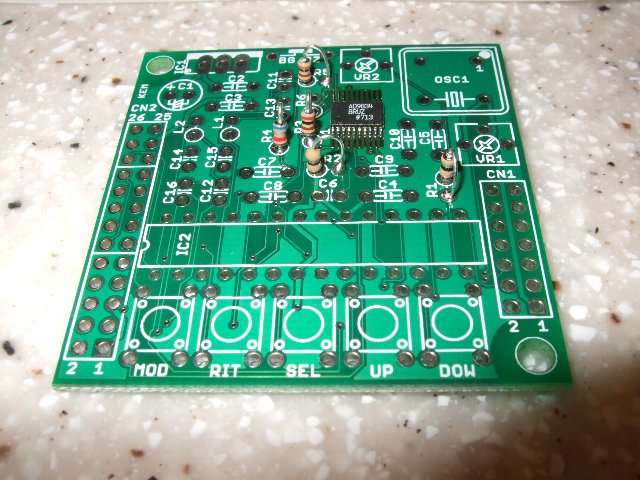

タクトスイッチが基盤に上手く填まらずチョット焦った点はあったが、困難を極めると思われたハンダ付けは順調に進む。
タクトスイッチの取り付け方向はマニュアルに記載が無く回路図を読んで始めて方向が関係ないことが分かった。あとIC２の取り付け方向（基盤の方向）とICに張られているシールが逆なのでは？と思われ一瞬勘違いした。この辺もマニュアルに記載がなく、貴田電子のHPにある基盤の拡大写真を頼りに確認しながら進めるしかない。


RXのときよりも短く、全体で２時間程度であっけなく作業終了。
外部電源をどうするかとマニュアルを読んでいると入力はDC8～12Vだそうな。これだと単三４本を接続すると電圧不足でレギュレターから５V出てこないじゃないかと？レギュレターをまたいで単三４本から直接ICにつなぐことも一瞬思ったが、外部入力端子に単三４本をつないで、コントラスト調整用VR1をいじってみたところ上手く作動してくれました。

LCDが点いていたら、たぶん発信の方も上手く出ているんでは・・・
RXに接続して発信を確認したいし、LCDへの接続は延長コードを使って引き伸ばしたいし、色々考えると配線がグチャグチャしてきたので見直ししてからにしよう。

CWトランシバー自作への道のり①

前から欲しいなあと思っていた貴田電子のキットをとうとう買ってしまいました。
・KEM-RX7(7MHzスパーヘテロダイン受信機)
・KEM-TX7(7MHzCW送信機)
・KEM-DDS-VFO-MC50(マイコン制御デジタルVFO)
3つあわせて約13K円。

同軸コネクターのハンダ付けなどを除けば、まともに電子工作するのなんで高校のとき以来だぞ。
3つとも一度に買ってしまったからには後戻りできない。大いなる不安と“無謀”の文字が頭を過ぎる・・・

最初は受信機から作り始めることに。

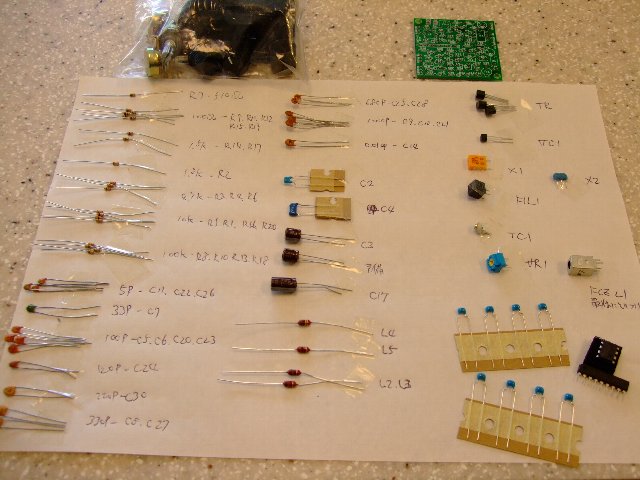

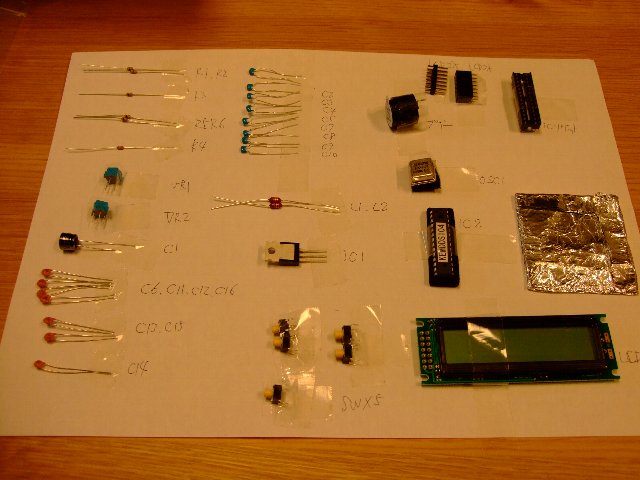

まずは部品の確認にTRY。間違えないように仕分けして部品番号をメモメモ。
部品に容量が印字されているが、積層セラミックコンデンサーなんか何書いてあるのか字が小さくて読めない。最近の部品は読まなくていいのか？


部品が全てあることを確認したら、いよいよ作成。

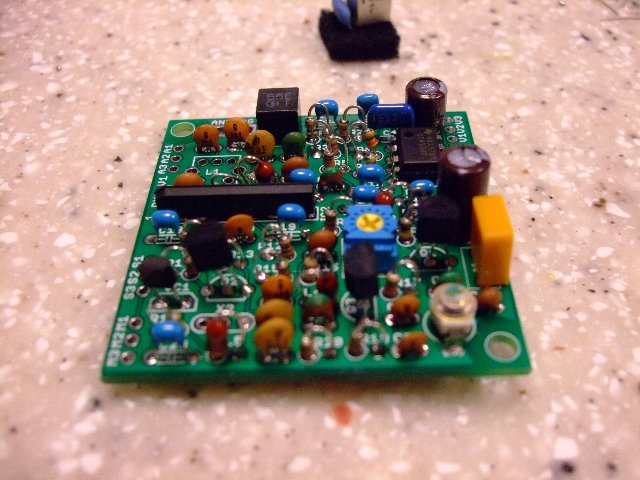

ノイズ防止のため基盤は小さく設計されているとのことだが小さすぎ！30代のオレでも小さすぎて見難いぞ。
目が霞む・・・



組み立て終わって、アンテナに見立てた10ｍのワイヤーをベランダに這わして聞いてみるが一切音が出てこない・・・。ハンダコテの熱でオペアンプが飛んでしまったか？
貴田電子さんに症状をメールしてチェックすべきポイントを教えて頂き、テスターで確認してみたところL3コイルが絶縁して死んでしまってた。そういえば最初に電源を入れたとき何か煙みたいなものが出て「バチッ！」っとしたような気が・・・。

早速、秋葉原のマルツ電子にコイルを買いに出掛け、入れ替えて再挑戦。
今度は「サー」「ピャー」とか短波特有のノイズがガンガン聞こえる。VFOを回すとそれに応じてノイズも移動して聞こえるのだが、放送らしきも人的なものは一切聞こえない・・・

VFO付近を色々見直すが、ひょっとして受信感度が不足しているのではと思い、荒川の土手に持ち込んで聞いてみると沢山のアマチュア無線が聞こえるではないか！
アッテネーターを絞ってもＡＭのNHKがどこ聞いてもかぶって入ってくるのが余計だが、九州の移動局なども聞こえてきてCWは１局づつ分離して実に良く聞こえます。SSBの方はVRをいくら調整しても「モガモガ」言っているのでBFOをもう少し調整する余地がありそう。

しかし第一ハードルをなんとか超えられたが、まだ組み立てなければならないものが2つもある。
途中で挫折しそう・・・

荒川の土手です

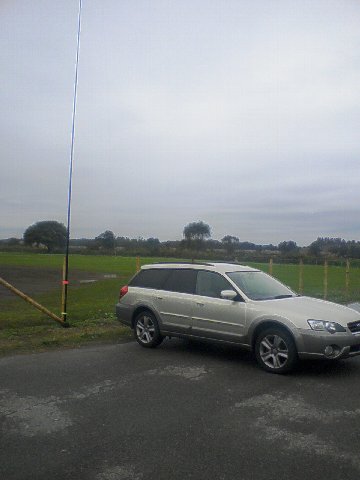

今日の埼玉は晴天でしたが、北風が強くて釣竿も半分の5m程に抑えての運用ですた。
午後の2時間位しか時間がなく14MHzはサッパリでしたが、反対に18MHzでオセアニアが開けていました。
3D2AG/PはSSBの猛パイルでちょっとキツイかなと思われましたが、エリア指定のおかげで8エリアの一番最後に出来ました。ニューワンです。

ソロモン諸島の首都はあの有名なガダルカナル島だったんですね。
インターネットで調べたら日本軍３万人のうち２万人が亡くなっている。しかも大半は戦闘によるものでなく病死・餓死ということらしい・・・

【今日の収穫】
HS（タイ）
H44（ソロモン諸島）
3D2（フィジー：ロトゥマ島）

連休初日

今日もいつもの荒川土手に午後から移動。
小雨で気温が７Ｃ程となりいつもより非常に寒く感じられます。天気予報では埼玉県は雨のち雪とのこと。みぞがふっても不思議ではではないように感られました。
無線の方は、50・21MHｚは何も聞こえず、仕方なく10と14MHｚを上がったり下がったりしていました。
途中、18MHｚで9KというのがCWでCQ出ており9M6(シンガポール)の記念局だと思って呼ばずに聞いていましたが段々呼ぶ局が増えパイルに・・・。家に帰って調べたら中東のクエートだったんですね。失敗・・・

普段はこんな所で陣取ってやっています。


明日は奥様の実家に行ってクリスマスの予定です。
その前に年賀状を何とかせねば・・・

２日続けて無線三昧

今日も午後から荒川の土手にチョットだけ出てきました。
雲ひとつ無い晴天ですが強風でかなり寒かった移動となりました。アンテナを設置する際も軍手が必要なくらい寒くて「もう冬なんだな～」と感じさせる１日でした。

無線の方は50MHzと21MHzは殆ど何も聞こえず。
14MHzではCT3（ポルトガル マデイラ島）が聞こえるがご本尊が弱すぎ、E4（パレスチナ）って初めて聞く所も出ていてJA各局が結構ピックアップされていましたが、呼べと取ってもらえず・・・
そんな危ない所でアンテナ出していたらイスラエル軍のヘリに攻撃喰らいそうだからやるのも命がけだろうな。
あとは、10MHzと7MHzのCWで国内JCC移動サービス局をのんびり呼んで回ってました。

今日はこの車の位置で目立ったのか荒川土手で移動運用して始めて、ハムやっている方に声をかけられました。
同じように長い釣竿に20mロングワイヤーをくくりつけ、自作のチューナー（これが100円ショップで買ったとかの5L位入るデカいタッパに銅線グルグル巻き、コンデンサーは何故か１個10円位のセラコンだったりして感電しそう！）で1.9MHzから出ておられるとのこと。
1.9MHzって出た事も聞いたことも無いけれど、放送局並みのパワーがないと食われそうで敷居高そうだよね。
他のバンドのお空で会った際はヨロシクお願いします。

茨城県つくば市移動（JCC1420）

今回は珍しく土日２日間休日であり朝から天気が良かったので奥様と遠出してきました。
関東には通算１０年位住んでいましたが筑波山までは来るのも登るのも初めて。でも今回はロープウエイで山頂には登らず、中腹の駅どまりとなりました。


車で行ける中腹まででは大したことないと思っていましたが、高度500mからは関東平野を真下に見下ろす眺めとなり結構素晴しいものでした。
早速モービルホイップでワッチしてみると、さすが移動のメッカ筑波山と思わせる入感、遠く神奈川の局が入ってくる430MHzのFMは空きチャンネルが殆ど無く80年代を彷彿とさせるような猛混雑ぶり、浦和の自宅周辺ではサッパリ聞こえなかったのは何だったのでしょうか？
早速ガードレールに10m釣竿をマジックテープで括り付け各バンドをチェックしますがコンディションが最悪。期待の50MHzは移動局が数局出ているだけ、21MHzは何も聞こえず。
14MHzに降りてみるとCE（チリ）、FO(仏領ポリネシア)、KH2/（グアム島）、ロングパスでLPでA7（カタール）とA6（アラブ首長国連邦）が聞こえてきましたが、いずれもSメータが振れない程弱くて呼ぶ前に断念してしましました。
山ってイイですね。

アンテナ接続

アンテナ切替器が3000円と高いので、“モービルホイップ”と“AH-4＋釣竿アンテナ”を交互に差し替えて使っています。

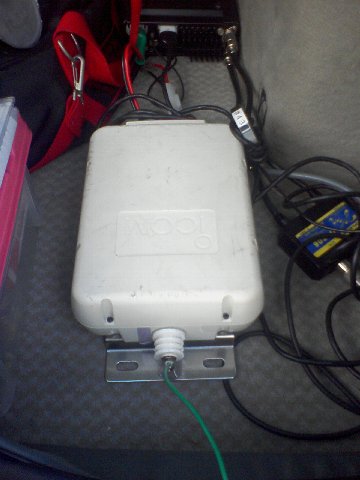

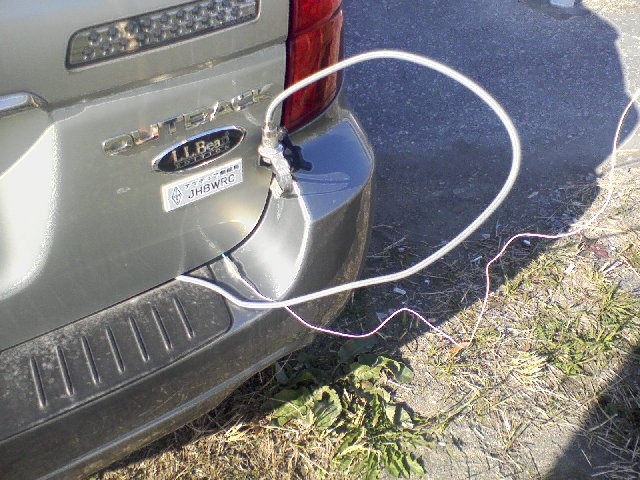

IC-706mk2Gからのアンテナ出力は車外に出ていますが、写真の図はこれをもう一度車内のAH-4に引き込みワイヤーアンテナを出しているところ。
以前はAH-4も運用のつど10m程のカウンタポイズとともに車外に放り出してましたが、アースをボディに落としてしまってからは常時車内に置いたままにしています。

【流れ図でいうと・・・】
IC-706mk2G－デュプレクサー－ハッチバック基台（車外）－AH-4（車内）－ギボシ－10mワイヤーアンテナ
　という感じ。

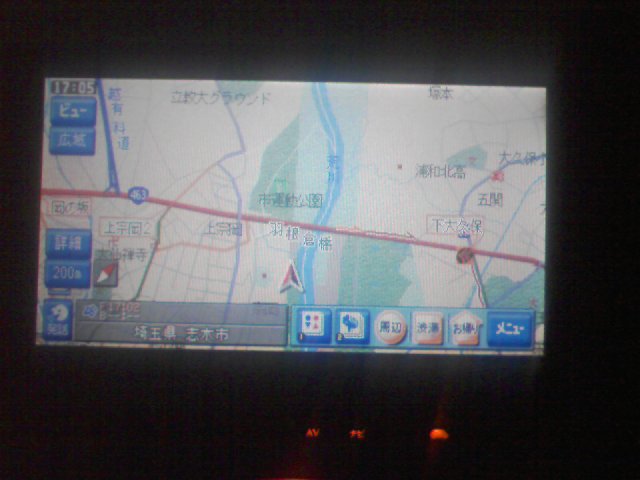

埼玉県志木市移動（1328）

今日の日曜は遅い朝起きで、昼頃に奥様と一緒に志木市のユニクロへお買い物。
その後の帰りに途中の荒川の土手に寄ってきました。

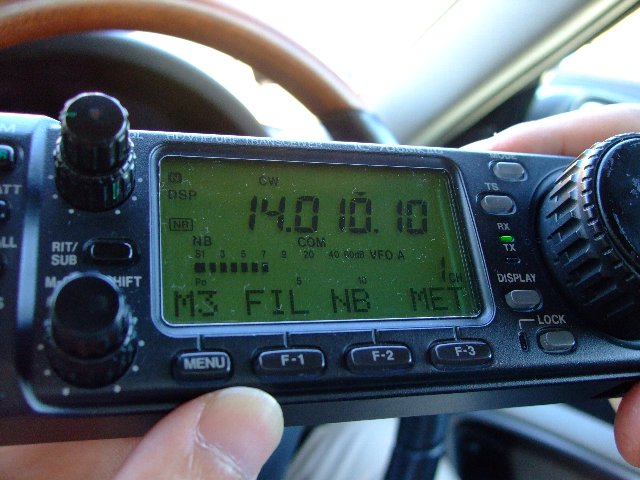

早速取り付けたCWフィルターの調子は「うーん良くキレる！」。チト高かったけど買ってよかった。
18MHzではVXとE21が出ていて呼んでみたがカスリもせず。
10MHzに降りて/6局が２局も出ていたので早速ナンバー交換。２局ともJCC4624と打っているが調べてみると鹿児島県「南九州市」らしい。聞いたことないし最近出来た市なんでしょうと思いつつ、今日は30分ほどで早めにQRTしました。

切れ味サッパリ

妻の持っている楽天ポイントを分けてもらい買って頂きました。

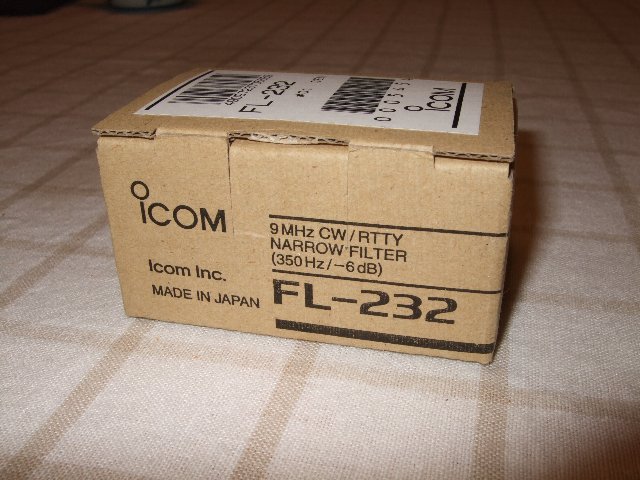

局数もいないことだしな～んにも聞こえなくなるのも嫌だし500Hzで十分かなとも思いましたが、７MHzでの常用（するかもしれない）を考え350Hzをチョイス。
次の日曜日に早速IC-706MＫ2Gにインストールして遊んでみます。


350Ｈzの切れ味サッパリを想像する図

WWDXコンテスト１日目

今日もいつもの荒川土手を陣取り、ＣＷに再デビュー。
いつもガラガラのはずの１４・２１ＭＨｚは既にみんみんスズムシ状態。ナローフィルターが入っていないから一度に３局くらい同時に聞こえてくる。
第１局目は100字/分位のちょっと遅めの局ということで、試しにＢＹを探し出しコールするも取ってもらえない！「エエッ、まじ・・・」オレ以外に呼んでる局はいないハズなのにとちょっと焦りつつゼロインが合っていないことにすぐ気づき、リバースに何度も戻し面倒な調整を行いつつ何とか取ってもらえた。
感覚がズレており自分の耳のビートがかなり高い所にあることを実感、車で喩えるなら自分がどこの車線で運転しているのか解らないでいることに愕然・・・
そして今日は他にも呼びたい珍局（VK9,HZ,ZC4,J2）がいろいろ聞こえていましたが、それもやむなく断念。

このところの局数激減の中、「フィルターなんか入れたら誰も聞こえない」と思っていたが、すぐにオパピ～してしまいました。


【今日の収穫】
BY（中国　:　オレの中国関連株はオリンピックに向けもっと上がるだろうか）
KH6（ハワイ　:　福島じゃない本物に行ってみたい！）
JD1（硫黄島　:　偉い人はさておき、国防のお勤めご苦労様です）
LU（アルゼンチン　:　電線アンテナでも地球の裏側まで飛びます）

CQ WWDXに間に合った！

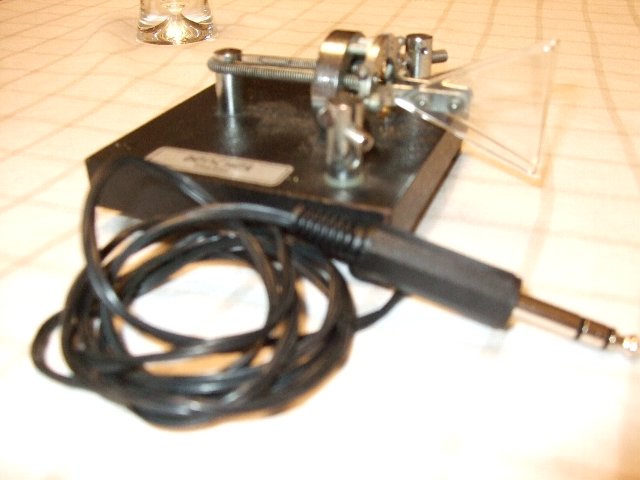

５年くらい前にヤフオクでベンチャーを入手するが、変な25pinのsubコネクターがついていたため
RIGにつなげられず、押入れにしまったまま月日が流れ。
今日、奇跡的に会社が19時で抜け出すことができ、秋葉原にすっ飛んでステレオジャックを買って
家に戻って医龍を見ながら、WRC先生は医療事故を起こして左遷されて以来、数年ぶりに
ハンダコテを握りステレオジャックへの移植オペに挑戦・・・

18才でQRT以来、40台間近に迫った今20年ぶりにCWの電波を出せる環境がようやく整った。
コンテスト開始前の0:00UTCになんとか間に合ったぜ。

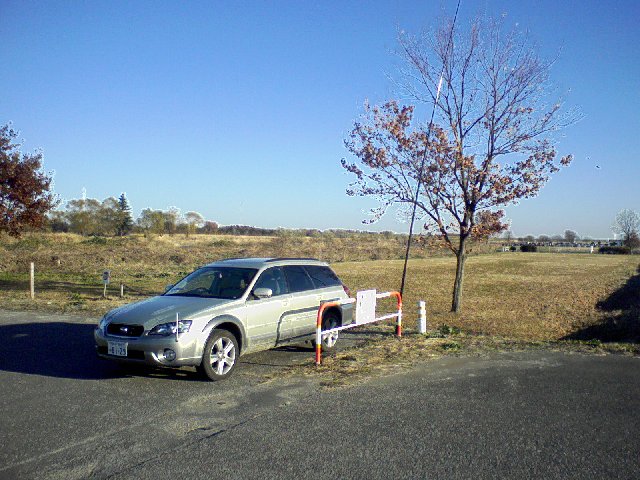

いつもの荒川土手

今日の埼玉は日差しが暖かったですね～。車の外気温計は20Cを指していました。
今日は午前中からいつもの土手に陣取ってやっていましたが、コンデションが悪く昼過ぎにはQRT。
18MHｚでVRとXUがCQ出してましたが、余りに弱くて呼ぶ気になれず。50ＭHzで8N1420T/1っていうくつば市移動記念局が出ていたので、成果はその１局のみでした。
