アンテナチューナーAH-4用延長ケーブル自作

夏休み長野に行って無線をやるには、自宅用にセットしている１つしかないAH-4を持ち出さねばならない。
（本当はIC-706と同様、自宅用と車載用の２台あればいいんだけど）
が、しかしAH-4のコントロールケーブルはエアコンの穴を通しているので、これをいちいち取り外ないと持ち出せない。エアコンの穴は粘土で塞いでいるので面倒だ。

夏休み最初の無線は延長ケーブルの自作からスタートとなりました。

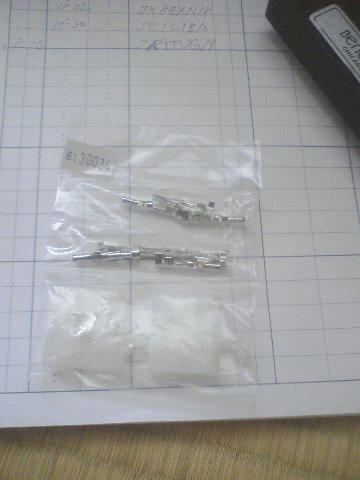

以前、富山のパーツ屋でAH-4のコントロールケーブルと同種の４ピンコネクターを250円で見つけていたので、使えるかどうか実験も兼ねてこれで延長ケーブルを自作することに。
まともに純正延長ケーブルを買うと１万円位はする。


４ピンコネクターと一緒にケーブル６ｍ程をあわせて購入。全部で約1500円。
ケーブルは４軸とともにシールドの被覆も入っていて内線電話用と思われます。
まずはムキムキ。


そしてコネクター付属の端子をかしめて、念のためはんだ付けを行う。


オス・メス、AH-4との相対をよーく考えて、端子をコネクターに押し込む。
最後にテスターで導通チェックをしてから、実際にIC-706mk2GとAH-4の間に接続。
各バンドでチューニングが回り込みなく上手く取れていることを確認。
（初めから回り込み対策のためAH-4本体付近にはケーブルに特大トロイダルコアを巻いています）

今回自作の延長コントロールケーブルはエアコンの穴を通して常時固定しておく。
そしてAH-4＆直付のケーブルは屋外で接続して、この屋外の部分は車載用としていつでも持ち出し出来るになりました。
